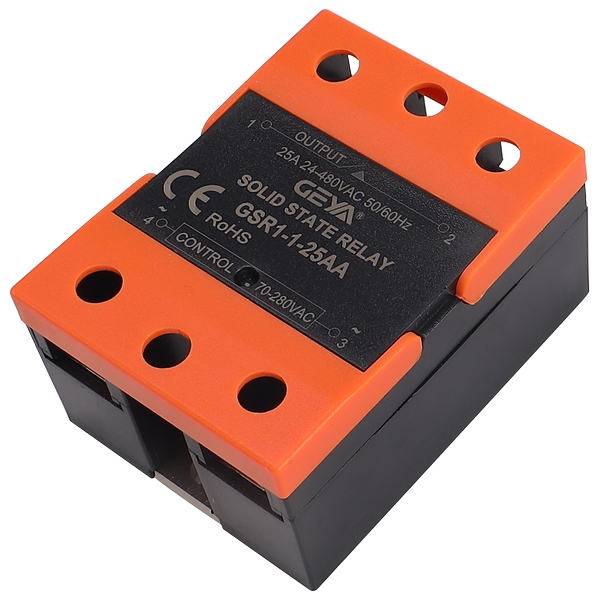

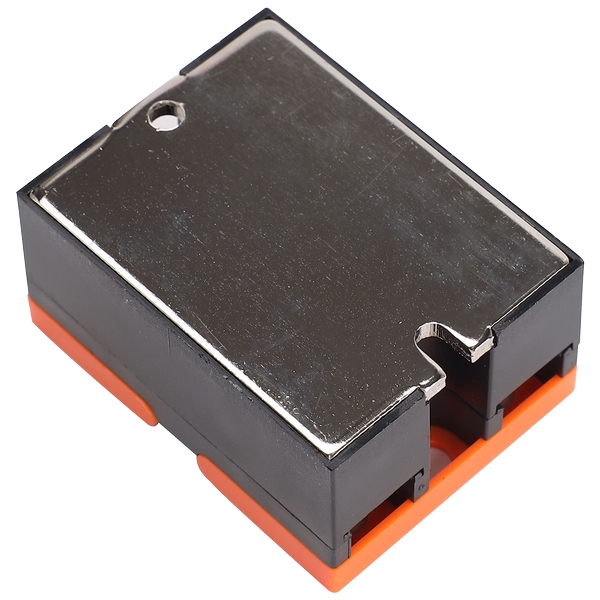

為何選擇GSR1-1 AA型單相固態繼電器？ |
在需要高可靠性、長壽命、低噪聲和快速響應的開關控制場合，GSR1-1 AA型SSR 提供了優異的性能。其無觸點設計從根本上消除了機械磨損、電弧和電磁干擾問題，特 別適合頻繁操作、環境嚴苛或對電磁兼容性要求高的應用，是替代傳統電磁繼電器的理 想升級之選。 |
GSR1-1 AA型單相固態繼電器產品優勢： |
1、超長壽命與高可靠性： - 無機械觸點磨損，壽命遠超傳統繼電器。 |
2、無噪聲無火花： - 開關過程安靜無電弧，本質安全，適用于防爆、防塵等敏感環境。 |
3、快速響應： - 微秒級開關速度，滿足高精度控制需求。 |
4、低控制功耗： - 輸入控制電流小（≤10mA），可直接由邏輯電路（如TTL, CMOS）驅動，簡化 設計。 |
5、強抗干擾性： - 對電磁干擾不敏感，自身產生的射頻干擾小。 |
6、環境適應性強： - 體積小巧，環氧樹脂全密封結構，具備出色的防震、防潮和防腐蝕能力。 |
GSR1-1 AA型單相固態繼電器產品特點： |
1、寬輸入與低驅動： - 寬廣的輸入電壓范圍使其易于適配各種控制信號源，低（≤10mA）的控制電流 有效減輕前級驅動電路負擔。 |
2、開關技術： - 采用“零電壓開啟”(Zero Voltage Turn-On, ZVS) 和“零電流關斷”(Zero Current Turn-Off, ZCS)技術，在交流電壓過零時開啟、電流過零時關斷，大幅減小開 關瞬間的浪涌電流和電壓應力，降低射頻干擾(EMI/RFI)和對電網的沖擊。 |
3、多重安全保障： - 輸入與輸出回路間通過光電耦合器實現高達2500V有效值的電氣隔離，控制側 安全；內置阻容(RC)吸收回路，有效抑制負載（尤其是感性負載）通斷時產生的瞬態過 電壓，提升產品自身及負載的耐用性。 |
4、堅固耐用設計： - 緊湊型設計節省空間；內部采用環氧樹脂灌封工藝，形成堅固保護層，賦予產品卓 越的抗機械振動、抵御潮濕空氣侵蝕和防止腐蝕性氣體/液體侵害的能力。 |
GSR1-1 AA型單相固態繼電器產品應用： |
GSR1-1 AA型單相固態繼電器憑借其優異的性能，在眾多需要高效、安靜、可靠開 關控制的領域發揮重要作用： |
1、工業自動化與過程控制： - 廣泛應用于工業自動化設備中的電機控制、電磁閥驅動、電加熱元件（如烘箱、注 塑機、包裝設備）的精確溫度調節與開關控制。 |
2、電力調節與溫控系統：
- 是電爐、烤箱、恒溫槽、環境試驗箱等加熱設備實現高精度溫度控制的可靠執行元 件。 |
3、照明與信號控制： - 高效控制交通信號燈、景觀照明、舞臺燈光系統的開關與調光（配合相位控制型SS R），無噪音干擾。 |
4、儀器儀表與醫療設備： - 用于精密儀器、分析設備、醫療器械（如消毒柜、培養箱）中的電源切換與功能控 制，保障設備穩定運行。 |
5、計算機接口與辦公設備： - 作為計算機外圍接口裝置、打印機、復印機等辦公設備的功率驅動接口，實現弱電 對強電的安全控制。 |
6、樓宇自動化與安防： - 應用于消防報警系統、自動門禁控制、通風系統等需要長期可靠運行的場合。 |
7、交通與機械： - 數控機床、橡塑機械、物料輸送設備中的執行機構控制。 |

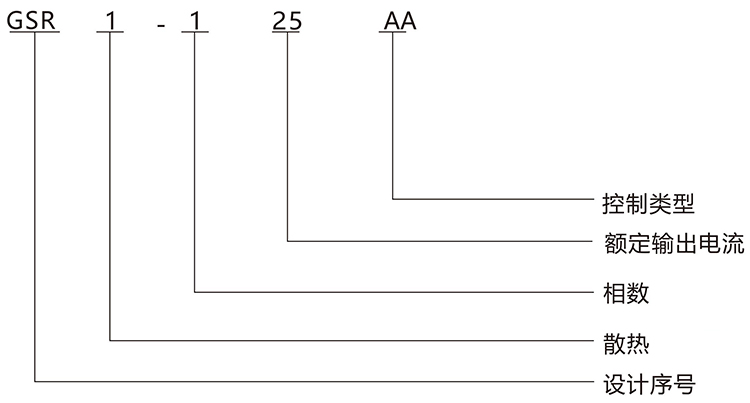

GSR1-1 AA型單相固態繼電器型號說明： |
|
備注： |
散熱：1、不帶散熱；2、帶散熱 |
相數：1、單相； 2、二相；3、三相 |
額定輸出電流：10A/25A/40A/60A/80A/100A/120A |
控制類型：DA:直流控制交流；AA:交流控制交流； DD:直流控制直流 |
GSR1-1 AA型單相固態繼電器產品參數： |
輸入參數 | |||||||
控制電壓范圍 | 70-280VAC | ||||||
Min控制電流 | 5mA | ||||||
Max控制電流 | 10mA | ||||||
接通電壓 | 90VAC | ||||||
關斷電壓 | 50VAC | ||||||
輸出參數 | |||||||
輸出電壓范圍 | 24-480VAC | ||||||
負載電流 | 10A | 25A | 40A | 60A | 80A | 100A | 120A |
| 峰值電壓 | 800VAC | 800VAC | 800VAC | 1200VAC | 1200VAC | 1200VAC | 1200VAC |
| 絕緣電阻 | 1000MΩ/500VDC | ||||||
OFF狀態下 漏電流 | ≤8mArms | ≤8mArms | ≤8mArms | ≤2mArms | ≤2mArms | ≤2mArms | ≤2mArms |
On狀態下 飽和壓降 | ≤1.5V | ||||||
通斷反應延時 | ≤10ms | ||||||
一般特性 | |||||||
尺寸 | 57.4L×44.8W×28H | ||||||
重量 | 100g | ||||||
輸入輸出 間絕緣耐壓 | 2500Vrms | ||||||
輸入輸出與 外殼間絕緣耐壓 | 4000Vrms | ||||||
環境溫度 | -20°~75℃ | ||||||
安裝方式 | 螺栓固定 | ||||||
相關認證 | CE | ||||||

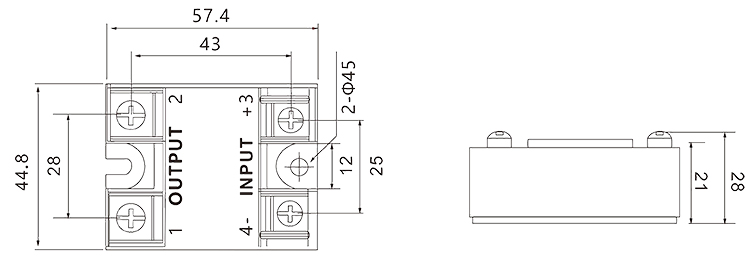

GSR1-1 AA型單相固態繼電器產品尺寸： |
|

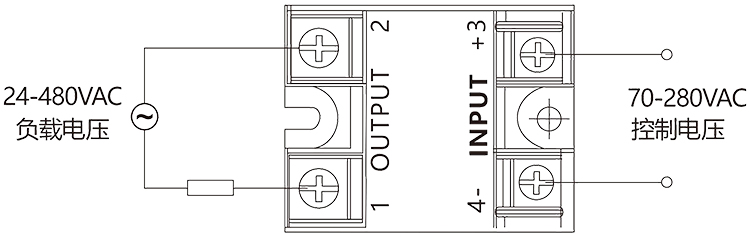

GSR1-1 AA型單相固態繼電器產品接線： |
|
