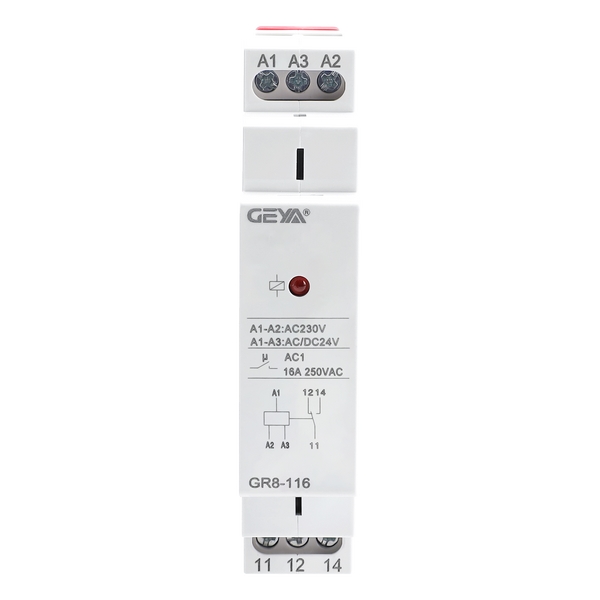

GR8系列模塊化中間繼電器
產品介紹：GR8系列模塊化中間繼電器采用創新緊湊型設計，適用于工業自動化、電力控制及設備制造領域。其模塊化結構支持靈活組合，可提升控制系統信號擴展與負載切換能力，滿足多樣化電氣連接需求。
價格：
促銷：
{{cuxiaoname}}
為何選擇GR8系列模塊化中間繼電器？ |
GR8系列模塊化中間繼電器通過創新的緊湊型設計和多功能適配能力，為工業控制 領域提供高效可靠的信號管理解決方案。其靈活的配置特性和穩定的工作性能，使其成 為自動化系統升級和設備電氣優化的理想選擇。 |
GR8系列模塊化中間繼電器產品優勢： |
1、空間利用率高：超薄體積支持高密度安裝，優化控制柜空間布局 |
2、維護便捷：模塊化設計支持熱插拔更換，減少設備停機時間 |
3、安全可靠：符合工業級電氣標準，觸點材料耐電弧性能強 |
4、配置靈活：支持多電壓規格及觸點組合，適配復雜控制需求 |
GR8系列模塊化中間繼電器產品特點： |
1、寬電壓適配 - 兼容AC/DC 12V、24V、48V、110V及AC 220V多種額定電壓，適應不同電氣環
境要求。 |
2、三相控制能力 - GR8-316型號專為三相電路設計，支持多相負載開關控制。 |
3、工作狀態可視化 - 內置高亮LED指示燈，實時顯示繼電器通斷狀態，便于設備運行監測。 |
4、緊湊型結構 - 僅18mm超薄寬度，支持35mm標準卡軌安裝，有效節省控制柜空間。 |
5、觸點擴展靈活 - 模塊化設計支持多組觸點自由組合，提升系統信號分配能力。 |
GR8系列模塊化中間繼電器產品特點： |
1、負載能力擴展 - 用于放大控制信號驅動能力，可靠切換中等電流負載。 |
2、多路信號分配 - 通過增加觸點組數，實現單路控制信號對多路執行設備的分控管理。 |
3、工業自動化系統 - PLC輸出信號擴展 - 儀器儀表信號隔離轉換 - 設備連鎖控制回路構建 |
4、電力控制場景 - 配電柜信號中轉 - 保護裝置接口擴展 - 三相電機控制（GR8-316型號） |
5、建筑電氣領域 - 樓宇自控系統、照明控制回路及通風設備的多路信號管理中繼。 |

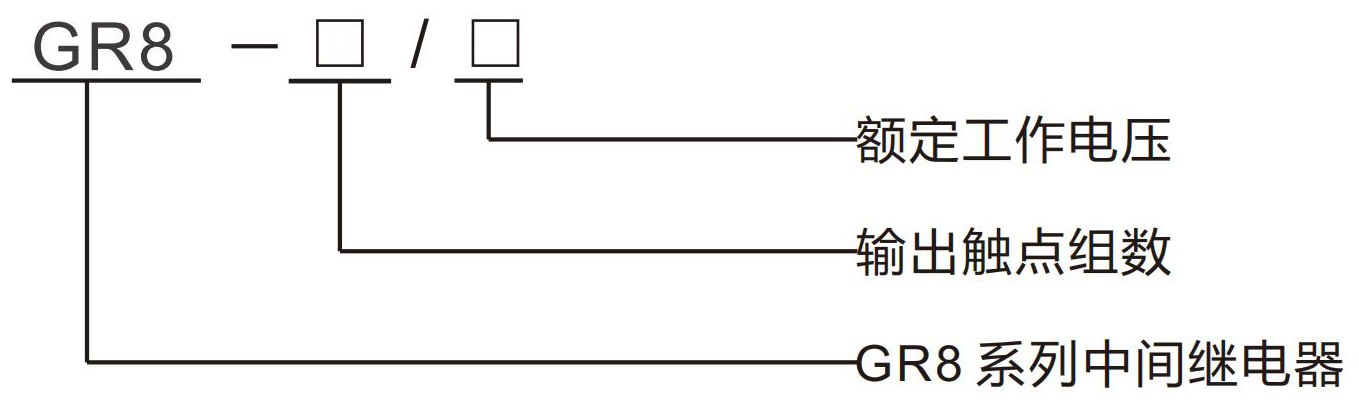

GR8系列模塊化中間繼電器型號說明： |
|
額定工作電壓代號 | 輸出觸電組數代號 | ||
12
| AC/DC 12V |
116
| 1×SPDT 16A |
24 | AC/DC 24V | 208 | 2×SPDT8A |
48 | AC/DC 48V | 308 | 3×SPDT8A |
110 | AC/DC 110V | 316 | 3×SPDT 16A |
230 | AC 220V | ||
GR8系列模塊化中間繼電器技術參數： |
GR8-116 | GR8-208 | GR8-308 | GR8-316 | |
電源端子 | A1-A2 | A1-A2 | ||
| 額定電源電壓 | AC/DC 12V、24V、48V、110V | AC/DC12V、24V | ||
消耗功率 | AC.max12VA/DC.max1.9W | |||
電源端子 | A1-A2-A3 | A1-A2 | ||
額定電源電壓 | AC220V(A1-A2),AC/DC24V(A1-A3) | AC220V | ||
消耗功率 | AC.max12VA/DC.max1.9W | AC.max6VA | ||
電源允許波動范圍 | -15%;+10% | |||
長開關時間 | 40ms | |||
| 輸出觸點參數 | 1×SPDT | 2×SPDT | 3×SPDT | 3×SPDT |
1×16A(AC1) | 2×8A(AC1) | 3×8A(AC1) | 3×16A(AC1) | |
250VAC/24VDC | ||||
小切換功率 | 500mW | |||
輸出繼電器指示 | 紅色LED | |||
機械壽命 | 1×10? | |||
電壽命(阻性負載) | 1×10? | |||
復位時間 | max.200ms | |||
工作環境溫度 | -20℃to+55℃(-4°F to 131°F) | |||
存儲和運輸環境溫度 | -35℃ to+75℃(-22°Fto 158°F) | |||
安裝方式 | 35mm導軌安裝 | |||
防護等級 | IP20 | |||
安裝位置 | 任意 | |||
過壓類別 | Ⅲ. | |||
污染等級 | 2 | |||
接線能力 | 1×2.5mm2或2×1.5mm20.4Nm | |||
外形尺寸 | 90×18×64mm | |||
重量 | 44g/54g | 50g/60g | 72g/82g | 86g/96g |

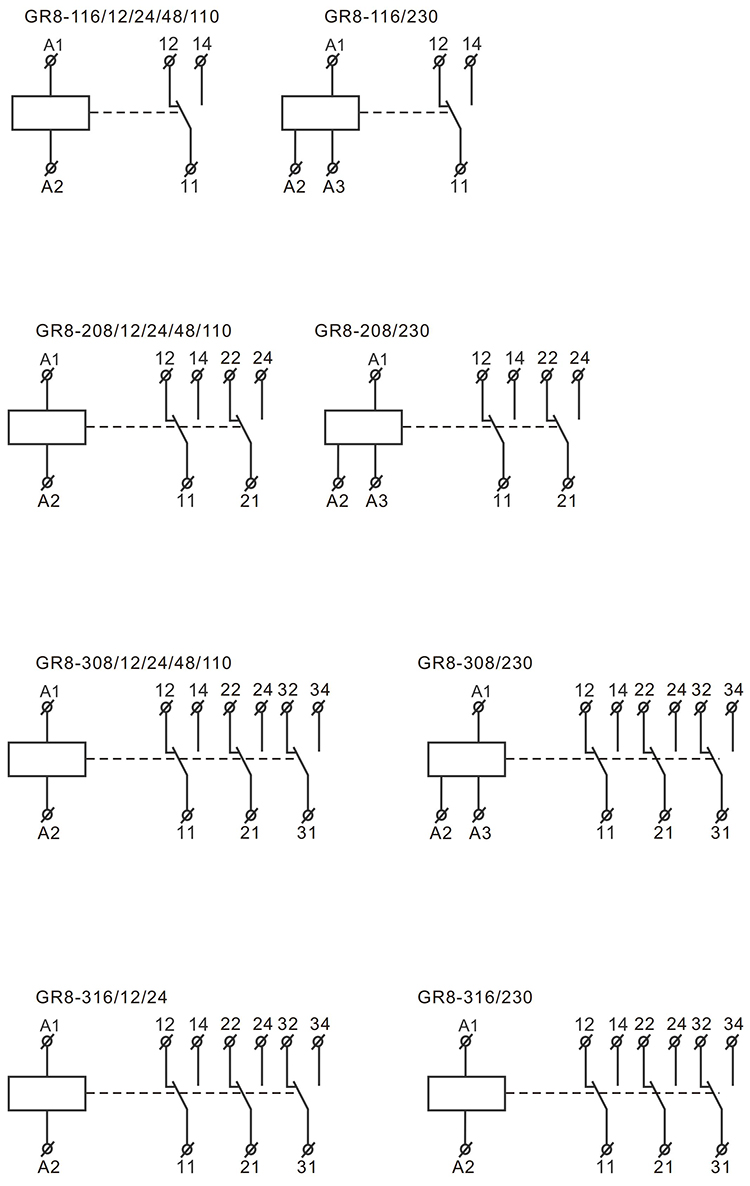

GR8系列模塊化中間繼電器產品接線： |
|

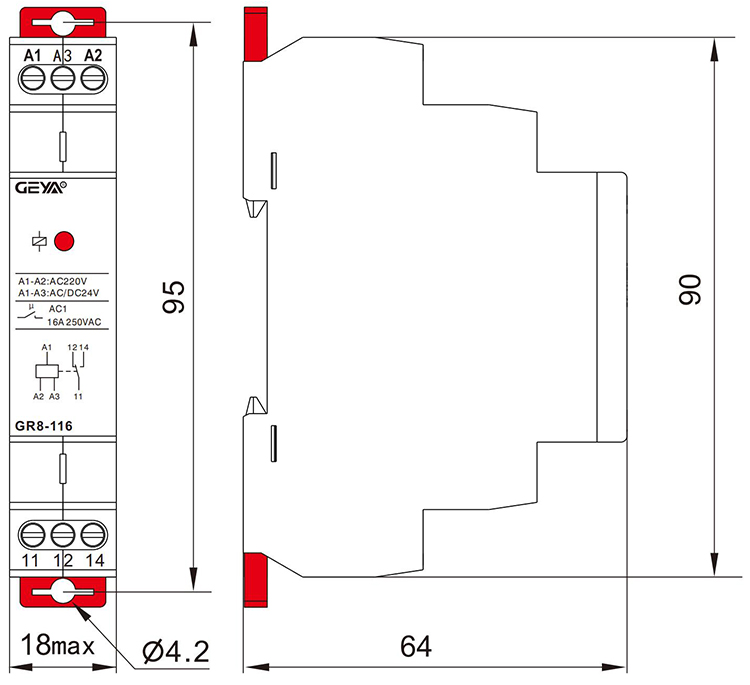

GR8系列模塊化中間繼電器產品尺寸： |
|
