一、為什么選擇GYCM8LY系列熱磁式漏電塑殼斷路器？

GYCM8LY系列熱磁式漏電塑殼斷路器兼顧保護精度與場景適配性，精準契合低壓配電選型核心需求，規格覆蓋多種殼架等級與

額定電流，可根據實際配電需求靈活選配附件、接線方式及保護功能，支持導軌安裝，既能滿足常規低壓配電保護需求，也能適用

配電機保護等專項場景，性價比且后期運維便捷高效。

1.保護性能可靠：

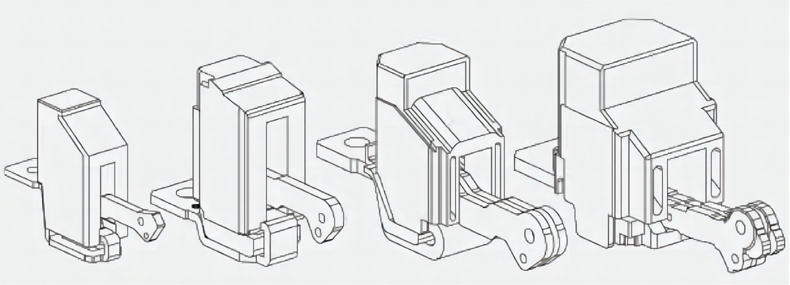

采用熱磁式過電流脫扣器與電子式漏電脫扣器組合設計，內置零序電流互感器，同時具備過載、短路及剩余電流動作保護功能，

選擇性類別為A類，支持30mA及以上精準漏電動作電流適配，動作響應穩定，能有效避免誤脫扣現象，切實保障低壓配電電路及

相關設備的運行安全。

2.規格覆蓋：

殼架等級電流涵蓋125A至1250A，額定電流可根據低壓配電實際需求靈活選擇，數支持2P、3P、4P多種規格，能夠適配不同

低壓配電場景的安裝與使用需求，完美契合配電柜常規安裝布局。

3.分斷能力適配性強：

短路分斷能力分為C、S、M、H四個等級，不同殼架等級對應適配專屬分斷規格，可根據低壓配電電路的短路風險等級靈活選

用，適配不同工況下的低壓配電保護需求，能快速有效切斷故障電流，防止故障擴大。

4.靈活選配性高：

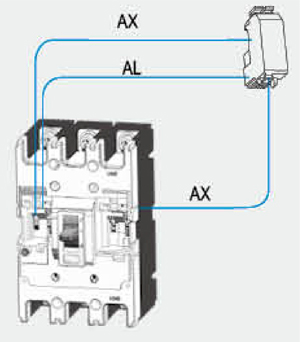

支持多種內部附件（分勵脫扣器、報警觸頭等）及外部附件靈活選配，接線方式多樣，還可根據實際需求定制端子型、引線長度

等，適配不同安裝場景與使用需求，提升產品實用性。

5.絕緣性能優異：

額定絕緣電壓可達1000V，額定沖擊耐受電壓為8kV，絕緣效果穩定可靠，能有效防范漏電、短路引發的各類安全隱患，延長產

品使用壽命，降低后期維護成本。

二、GYCM8LY系列熱磁式漏電塑殼斷路器的特點

1.雙重保護功能：

具備熱磁式保護與剩余電流動作保護雙重核心功能，依托零序電流互感器實現漏電精準檢測，熱磁式保護可有效應對電路過載與

短路問題，剩余電流保護能快速響應漏電隱患，雙重防護覆蓋，精準契合低壓配電安全需求。

2.功能可靈活選配：

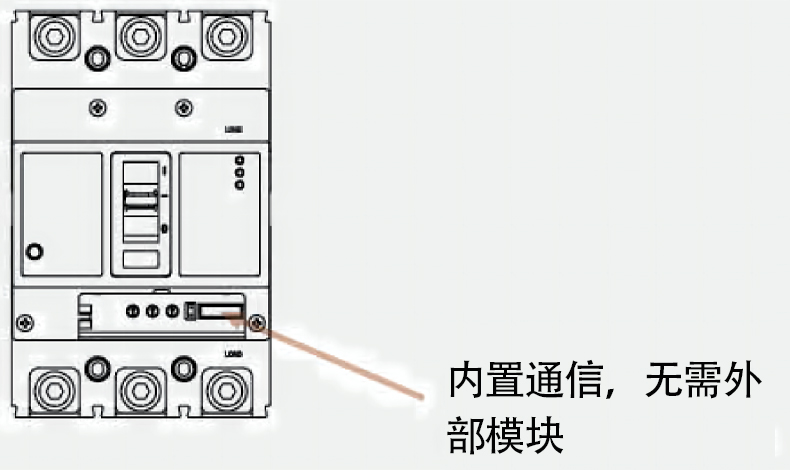

可根據實際使用需求，選配漏電報警不跳閘功能，部分型號支持Modbus協議通訊功能，進一步提升產品使用便捷性與場景適配

性，滿足不同用戶的個性化需求。

3.四回路功能多樣：

四回路產品可靈活選擇不同中性線工作模式，包括中性線始終接通、與其他三個回路同步合分兩種模式，且中性線有無過電流脫

扣器可按需選擇，適配不同配電系統的使用需求。

4.結構設計合理：

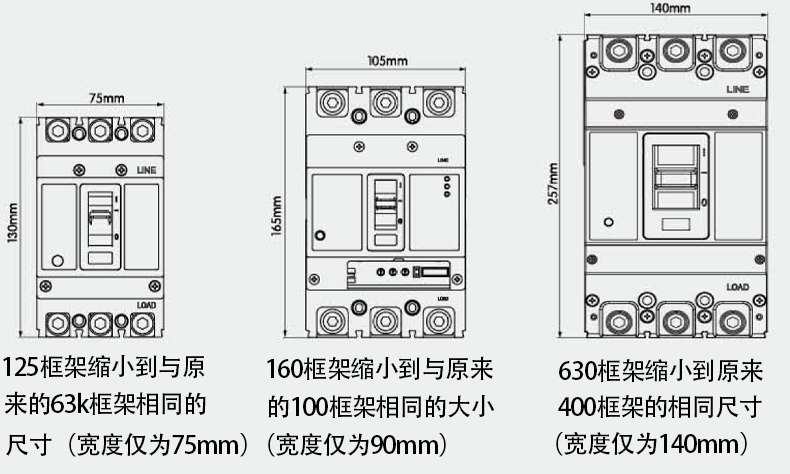

采用塑殼封裝設計，外形緊湊規整，尺寸標準規范，支持35mm標準導軌安裝，不同殼架等級對應標準化尺寸，安裝操作便捷，

且配備清晰的操作標識，便于后期運維與日常操作，適配各類配電柜安裝場景。

5.附件兼容性強：

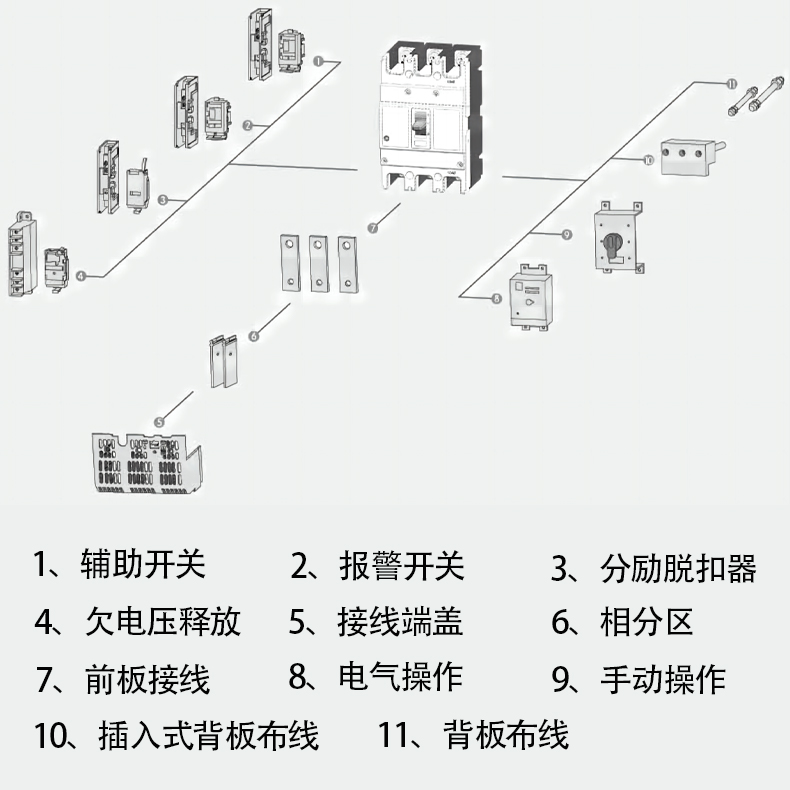

支持報警觸頭、分勵脫扣器、欠電壓脫扣器等多種內部附件組合安裝，外部可搭配擴展銅排、機械聯鎖等附件，可根據實際使用

需求靈活組合，提升產品適配性與功能性。

三、GYCM8LY系列熱磁式漏電塑殼斷路器的應用

1.工業廠房配電：

適配制造業工廠低壓配電系統，可廣泛應用于生產線配電供給、電機回路及配電柜分支回路保護，依托精準的剩余電流動作保護

功能，有效應對負載波動，保障生產環節連續性供電，降低電氣故障對生產的影響。

2.商業建筑配電：

適用于商場、寫字樓等各類商業建筑，可作為配電主干或分支回路的保護裝置，能精準切斷故障回路，有效避免故障擴大，切實

保障商業建筑內人員與各類用電設備的安全。

3.公共設施配電：

可廣泛應用于醫院、學校等公共設施的低壓配電系統，適配關鍵負載的配電保護需求，具備可靠的剩余電流動作漏電防護功能，

支持30mA安全漏電動作閾值，防范電氣安全隱患，保障公共區域用電安全。

4.基礎設施配電：

適配軌道交通、市政設施等領域的配電系統，產品具備優異的耐用性與運行穩定性，可在復雜工況下長期穩定運行，為基礎設施

正常運轉提供可靠的電氣保護。

5.電機專項保護：

部分型號可專門用于電機保護，適配≤40A電機的過載、短路及漏電保護需求，能有效避免電機因電氣故障損壞，延長電機使用

壽命，降低設備更換與維護成本。

四、GYCM8LY系列熱磁式漏電塑殼斷路器選型

（1）產品代號：GYCM8LY系列熱磁式漏電塑殼斷路器

（2）殼架等級電流可選代號：125、160、250、400、800、1250

（3）短路分斷能力可選代號：

C ：基本型

S ：標準型

M ：較高分斷型

H ：高分斷型

注 ： 125、160、250僅有C、S型；400、630、800、1250僅有M、H型

（4）操作方式可選代號 ：

無代號 ：直接操作

P1 ：DC3電動操作 (市場通用款)

P2 ：DC6系列電操 (上圖款)

ZY1 ：轉動手柄(手操中心式-圓形手柄)- (常規出廠)

ZF1 ：轉動手柄(手操中心式-方形手柄)

ZY2 ：轉動手柄(手操偏心式-圓形手柄)

ZF2 ：轉動手柄(手操偏心式-方形手柄)

Z3 ：轉動手柄(手操一體式)- (僅160、250有)

注 ： 2P產品僅有直接操作功能電操電壓分為 ：DC24、DC110V、DC220V、AC230V、AC400V；常規生產為AC230V。

（5）規格代號 ：

2 ：2P

3 ：3P

4 ：4P

注 ：2P僅有160；常規生產為4P

（6）脫扣方式可選代號 ：

2 ：僅電磁脫扣器

3 ：熱動+電磁脫扣器

（7）內部附件可選代號 ：

見《GYCM8L系列熱磁式漏電塑殼斷路器內部附件安裝明細表》

注 ： 常規出廠默認是引線型：線長500mm (其余長度需要定制 )；可以定制端子型；欠壓附件僅有端子型

（8）用途代號 ：

無代號 ：配電保護用

2 ：電動機保護

注：≤40A8.5In不動作，500A動作；700-800A無電動機保護型

（9）4P產品可選代號 ：

A ：N不安裝過電流脫扣器，且N始終接通

B ：N不安裝過電流脫扣器，且N與 其他三一起合分

C ：N安裝過電流脫扣器，N與其 他三一起合分

D ：N安裝過電流脫扣器，且N始終接通

（10）附加功能代號：

無代號 ：常規產品

I ：漏電報警且脫扣

II ：漏電報警不脫扣

T ：通訊功能(Modbus協議)

（11）安裝接線可選方式代號 ：

無代號：板前接線 ( 固定式)

P：聯接排 (擴展銅排)

Z1：板后接線 ( 固定式)

Z2Q：插入式板前接線 (分體式)

Z2H：插入式板后接線 (分體式)

Z3Q：插入式板前接線 ( 一體式)

Z3H：插入式板后接線 ( 一體式)

DF：抽出式板前接線

DR：抽出式板后接線

注：160、250無抽出式；

（12）防護附件代號：

無代號：常規產品

Z：端子罩

注：端子罩僅3P有；400、630分窄長款、寬長款，默認為寬長款。

（13）額定電流 ：

125：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A

160 ：16A、20A、25A、32A、40A、50A、63A、80A、100A、125A、160A

250 ：100A、125A、160A、180A、200A、225A、250A

400 ：250A、315A、350A、400A

800 ：500A、630A、700A、800A

1250 ：900A、1000A、1250A

四、GYCM8LY系列熱磁式漏電塑殼斷路器性能指標
