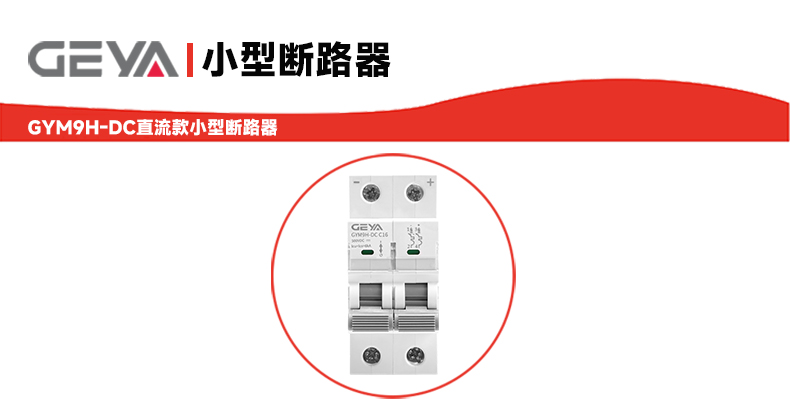

為什么選擇GYM9H-DC直流款小型斷路器？ |
在直流配電系統中，可靠的保護與靈活的配置至關重要。GYM9H-DC斷路器針對直 流特性開發，具備良好的分?jǐn)嗄芰εc電氣壽命，可適配多種直流電壓等級與負載類型， 有助于提升直流配電系統的安全性與可維護性。 |
GYM9H-DC直流款小型斷路器產品優勢： |
1、可靠保護：具備6kA的分?jǐn)嗄芰Γ捎行袛喽搪饭收稀?/span> |
2、適應性強：適用于通信電源、光伏發電等直流環境，覆蓋1-63A電流范圍。 |
3、使用壽命長：機械壽命達20000次，電氣壽命4000次，耐用性良好。 |
4、安裝便捷：支持1-4P靈活選型，配合匯流排接線設計，減少安裝復雜度。 |
5、安全合規：防護等級達IP20，絕緣電壓500V，使用更安心。 |
GYM9H-DC直流款小型斷路器產品特點： |
1、寬電壓覆蓋：支持1P 250VDC至4P 1000VDC的額定電壓，適配多種直流系統架構。 |
2、雙匯流排接線：便于安裝與匯流連接，提升接線效率與整潔度。 |
3、透明標記設計：便于查看與標識線路信息，利于日常維護與檢修。 |
4、觸頭位置指示：清晰顯示通斷狀態，操作安全直觀。 |
5、接線能力強：可接入導線截面范圍為0.5-25mm2，適用常見線規。 |
6、多種脫扣特性：提供B、C兩種脫扣曲線，可匹配不同性質的負載需求。 |
GYM9H-DC直流款小型斷路器產品應用： |
主要適用于： |
1、通信基站直流配電系統 |
2、光伏發電直流側保護 |
3、其他需要直流線路保護與控制的工業及電力場合 |
GYM9H-DC直流款小型斷路器型號說明： | |
GYM9H | DC |
產品型號 | 直流電 |
小型斷路器 MCB | |
GYM9H-DC直流款小型斷路器技術參數： | |
額定電流（In）：1-63A | |
額定電壓（Ue）：1P：250VDC； 2P：500VDC； 3P：750VDC； 4P：1000VDC | |
脫扣特性：B型、C型 | |
額定絕緣電壓（Ui）：500V | |
分?jǐn)嗄芰Γ?kA | |
Poles：1P、2P、3P、4P | |
機械壽命：20000次 | |
電氣壽命：4000次 | |
緊固力矩：2.0 N·m | |
防護等級：IP20 | |
GYM9H-DC直流款小型斷路器產品尺寸： |
|

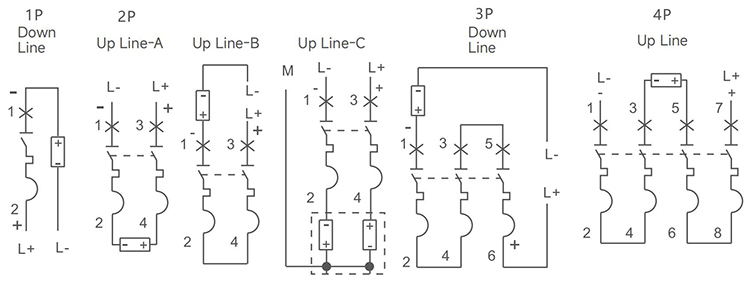

GYM9H-DC直流款小型斷路器產品接線： |
|
備注： |
1 L+：正，L-：負； |
2 +：正小型斷路器，-：負小型斷路器； |
3 |
4 ：直流電源通常采用“L-”接地線，正負雙供電系統的中性采用“M”接地線； |

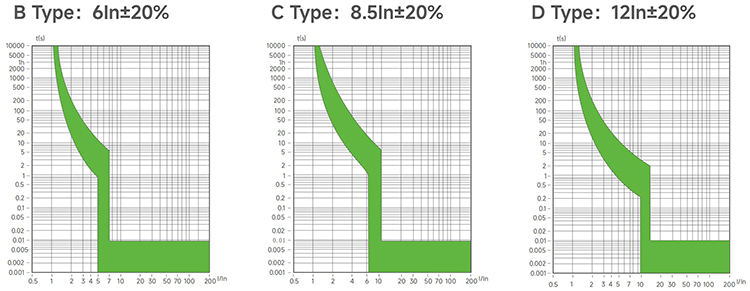

GYM9H-DC直流款小型斷路器脫扣曲線： |
|
GYM9H-DC直流款小型斷路器脫扣特性： |
脫扣特性 | 電流(A) | 初始狀態 | 時間(30℃) | 結果 |
| B、C、D | 1.13In | 冷態 | t≥1h(In≤63) t≥2h(63<In≤125) | 不脫扣 |
| 1.45In | 熱態 | t≥1h(In≤63) t≥2h(63<In≤125) | 脫扣 | |
| 2.55In | 冷態 | 1s<t<120s | 脫扣 |
GYM9H-DC直流款小型斷路器溫度補償： |
當環境溫度并非30℃基準溫度時，參考修正系數如下： |
環境溫度 | -20℃ | -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 60℃ |
電流修正系數 | 1.25 | 1.2 | 1.15 | 1.10 | 1.05 | 1.00 | 0.95 | 0.90 | 0.85 |
