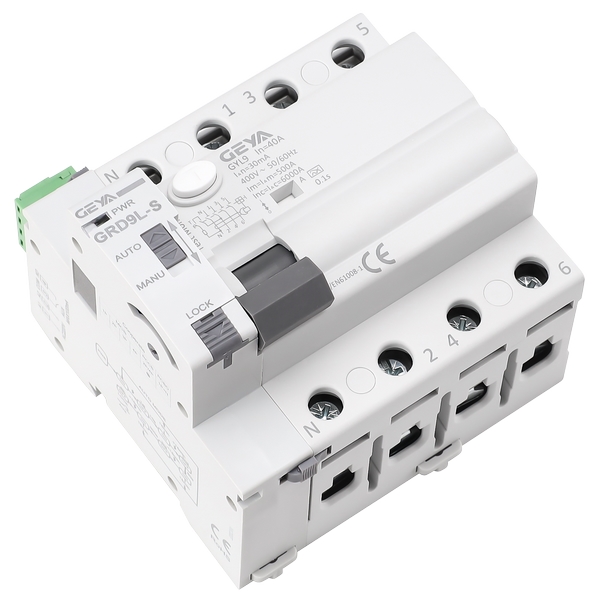

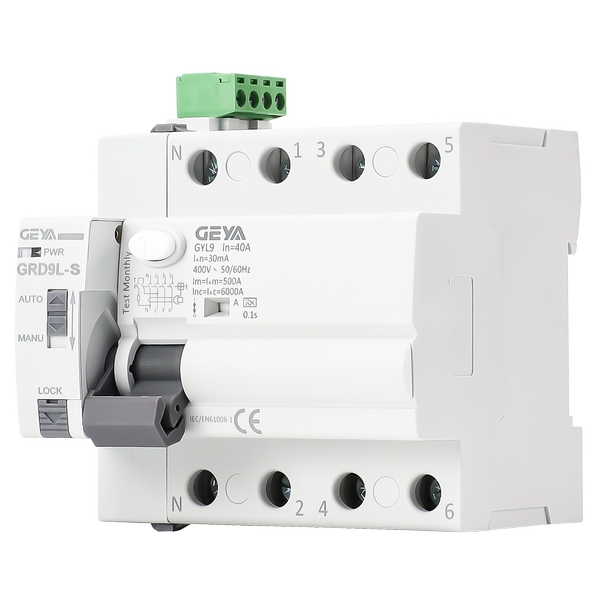

GRD9L-S型自動重合閘產品特點：
1、 可與斷路器/漏保開關匹配，遠程合閘和分?jǐn)鄶嗦菲?漏保開關。
2、 通過RS485接口遠程監控?cái)嗦菲?漏保開關,讀取分合閘狀態及各種參數。

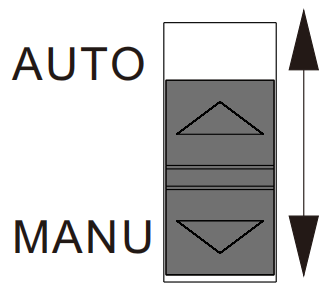

3、帶手動/自動選擇開關。
4、 具有機械/電子雙鎖功能。
5、 可以更改手柄以匹配斷路器/漏保開關。
6、 可以搭配其它配件。
7、 工作狀態由LED指示。
8、操作機構僅18mm寬度。
GRD9L-S型自動重合閘應用場合：
可廣泛應用于電網終端線路， 新能源電路管理，智能電子三聯，智能 家居，智慧工廠，新能源汽車充電
樁等。

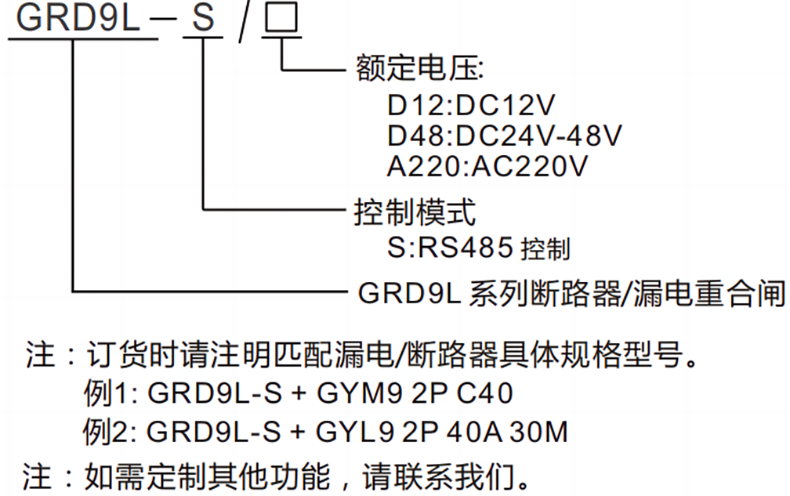

GRD9L-S型自動重合閘型號及含義：

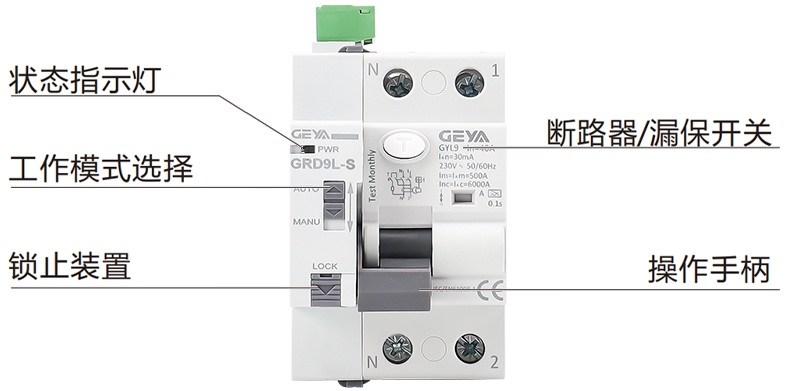

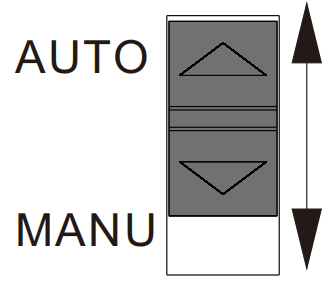

GRD9L-S型自動重合閘面板指示：

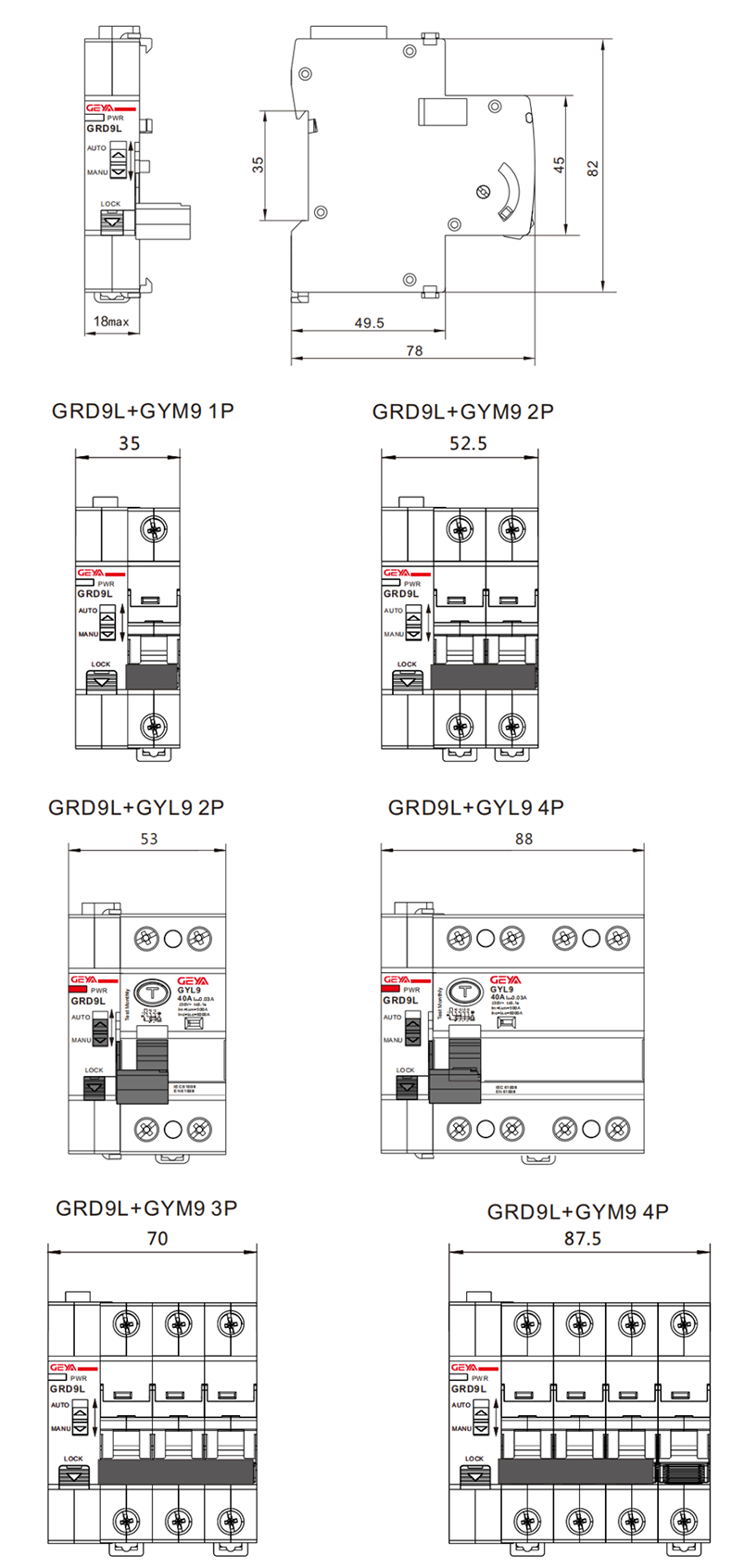

GRD9L-S型自動重合閘產品尺寸：
GRD9L-S型自動重合閘技術參數：
| 型號 | GRD9L-S |
| 控制方式 | RS485控制 |
| 電源端子 | A1-A2 |
| 額定電源電壓 | DC12V,DC24V-48V |
| 功耗 | DC max.1W(待機)max.20W(動作) |
| 額定電源電壓 | -10%;+10% |
| 電壓波動范圍 | AC 220V(50-60Hz) |
| 功耗 | AC max.1VA(待機)max.20VA(動作) |
| 電 壓 波 動 范 圍 | -10%;+10% |
| 指示燈 | 紅綠雙色LED |
| 動作時間 | ≤1s |
| RS485接口通信規約 | MODBUS-RTU |
| 機械壽命 | 10000次 |
| 電壽命 | 4000次 |
| 工作環境溫度 | -20℃ to+55℃(-4F to 131F |
| 存儲和運輸環境溫度 | -35℃ to +75℃(-22F to 158F) |
| 安裝方式 | Dinrail EN/IEC 60715 |
| 防護等級 | IP20 |
| 安裝位置 | 任意 |
| 過壓等級 | II. |
| 污染等級 | 2 |
| 接線能力 | 82×18×78mm |
| 外形尺寸 | 1×2.5mmor 2×1.5mm 2 |
| 重量 | 80g |
GRD9L-S型自動重合閘輔助配件：
| 輔助觸點 | 可以 |
| 報警觸點 | 可以 |
| 分勵脫口器 | 可以 |
| 欠壓分勵脫口器 | 可以 |

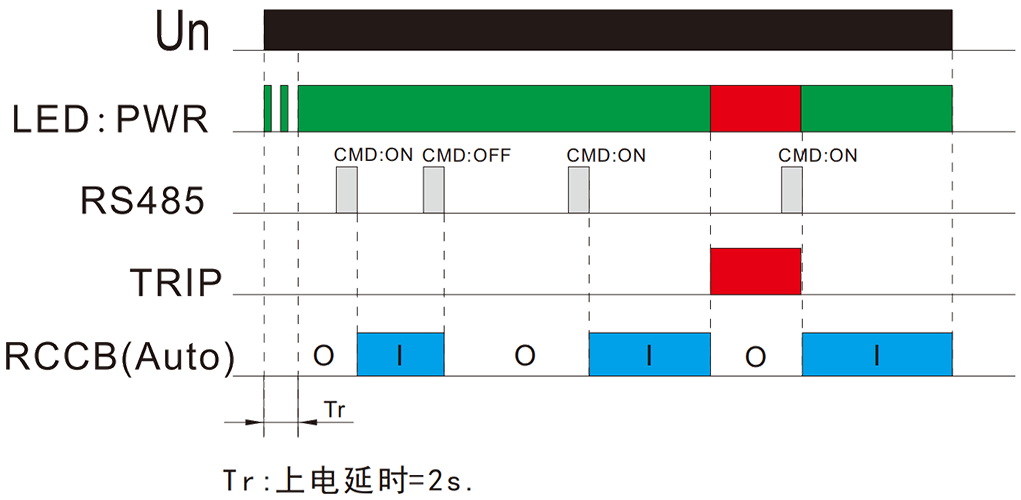

GRD9L-S型自動重合閘功能圖：

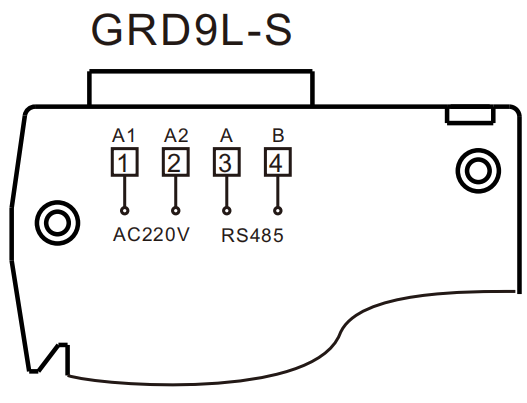

GRD9L-S型自動重合閘接線圖：

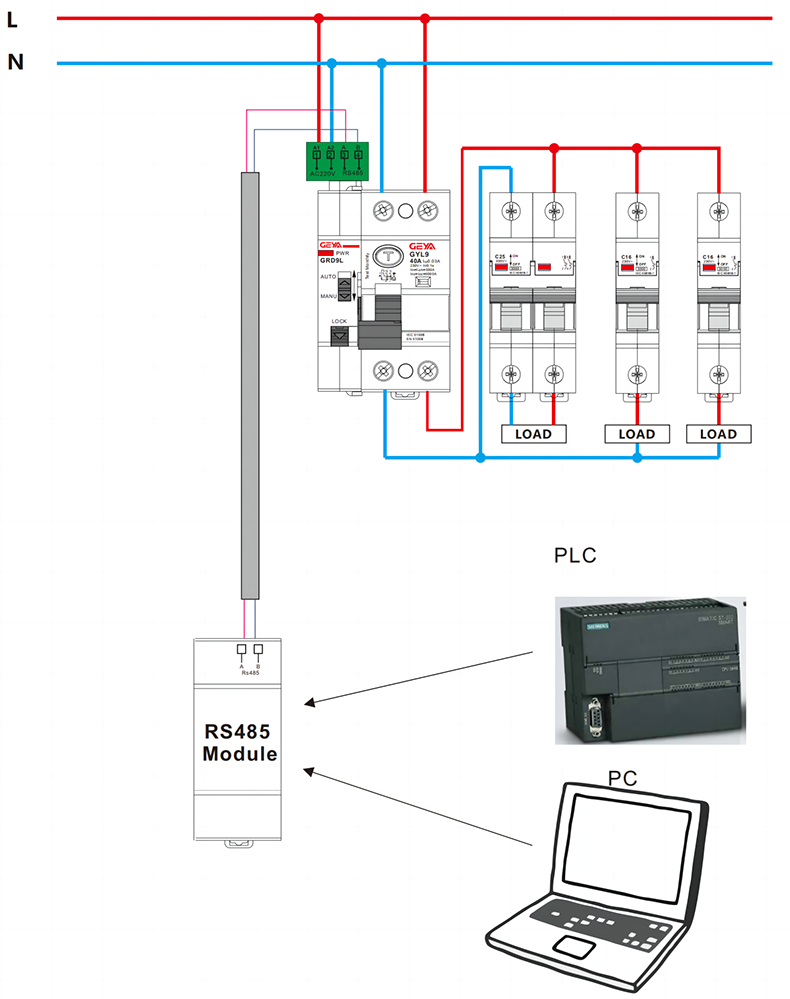

GRD9L-S型自動重合閘接線實例：

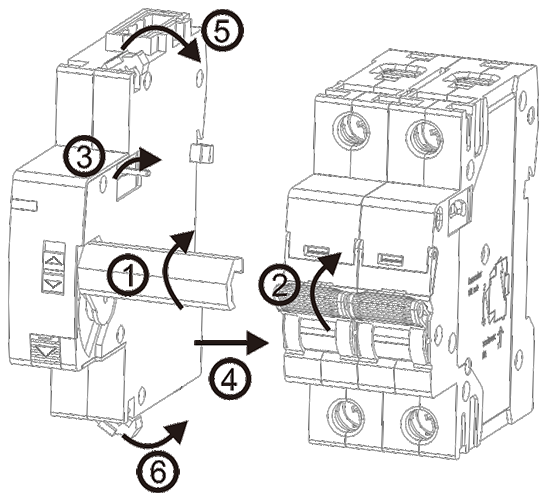

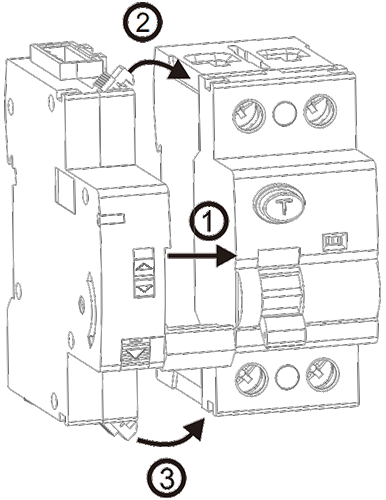

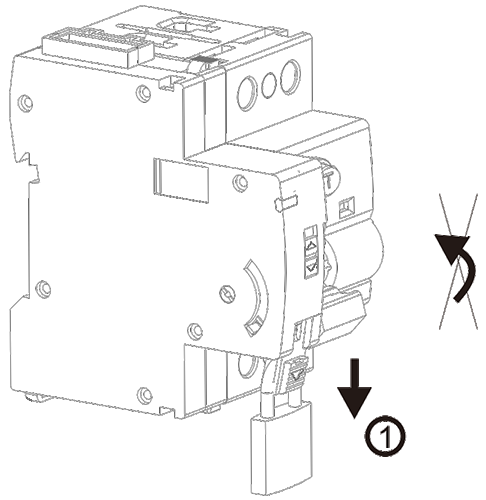

GRD9L-S型自動重合閘安裝說明：
GRD9L-S型自動重合閘故障處理：
| 序號 | 故障描述 | 解決辦法 |
| 1 | 無法合閘或分閘 | 1、請確認電源電壓是否正常。 2、請確認工作模式是否設定在AUTO模式。 3、請確認電操機構和斷路器/漏電開關的安裝卡扣是否卡到位。 |
| 2 | 合閘后馬上跳閘 | 1、請檢查線路，確認斷路器/漏電開關下端是否有過載\短路漏電故障。 2、斷路器是否損壞，滑扣。 |
