為什么選擇GRD9S-F100WR帶顯示漏電保護型智能小型斷路器？ |
在用電安全要求日益提高、能耗管理需求不斷增長的當下，GRD9S-F100WR提供了 一體化的解決方案。它不僅能替代傳統漏電斷路器完成基礎的過載、短路及漏電保護， 更通過集成化的電量計量、狀態顯示與遠程通訊功能，使用戶能夠清晰掌握線路運行狀 態，及時發現隱患，并實現遠程或自動化的用電管理。選擇此產品，意味著為配電系統 同時增添了安全衛士與智能管家。 |
GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品優勢： |
1、高度集成，功能：單一設備整合了保護、計量、顯示、通訊與控制功能，簡化了 系統結構，降低了綜合成本。 |
2、安全防護等級高：提供包括漏電保護在內的多達十余種電氣故障保護，并具備漏電自 檢、突變保護與重合閘等增強安全機制。 |
3、智能管理便捷：通過本地液晶屏清晰查看實時電參量，并支持通過WIFI或RS485進行 遠程監控、數據讀取及遙控操作，便于接入智能電網或樓宇管理系統。 |
4、適應性強，可靠耐用：寬泛的工作溫度范圍（-40~70℃）與良好的防護等級（IP20 ），在多種環境條件下穩定運行。 |
5、操作靈活：支持手自一體控制，并配備機械檢修鎖，同時滿足日常操作的便利性與檢 修維護時的安全性要求。 |
GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品特點： |
1、智能顯示與計量：內置液晶顯示屏，可實時顯示電壓、電流、功率、電量（計量精度 1.0級）等多種參數，狀態一目了然。 |
2、的保護功能： - 基礎保護：過載保護、短路保護（短路分斷能力Icu=Ics=6kA）。 - 漏電保護：常規漏電保護、漏電突變保護，并支持漏電自檢與自動重合閘。 - 電壓/電流相關保護：過壓、欠壓、斷零、缺相、錯相、電壓不平衡、電流不平衡 保護 - 功率與負載保護：過功率、欠功率、欠載保護。 - 系統安全保護：斷電保護、上電延時、高溫保護。 |
3、靈活的通訊與控制：支持WIFI無線與RS485有線兩種通訊方式，便于組網。具備定 時控制、自動合閘、預警功能及報警允許設置。 |
4、可靠的機械性能：合閘時間<1.5s，分閘時間<1.0s，響應迅速。采用35mm標準導 軌安裝，便捷通用。 |
5、多種規格可選：額定電流提供20A、32A、63A、100A優選值，脫扣特性涵蓋B型、 C型、D型，可匹配不同性質的負載需求。 |
GRD9S-F100WR帶顯示漏電保護型智能小型斷路器應用： |
GRD9S-F100WR智能小型斷路器廣泛應用于對安全性、管理性和可靠性有較高要求的 場所，例如： |
1、商業建筑與公共設施：如商場、辦公樓、學校、醫院的后端配電箱，用于插座回路、 照明回路及特定設備的供電安全與能耗監測。 |
2、工業配電系統：用于小型生產設備、動力箱、照明配電箱的線路保護與用電管理， 適應復雜的工業環境。 |
3、數據中心與通信機房：為機柜、精密空調等關鍵負載提供帶監測功能的保護。 |
4、智慧社區與智能家居系統：作為入戶或樓層配電的智能節點，實現遠程用電管理和 安全預警。 |
5、新能源應用場景：如光伏系統交流側、充電樁配電回路等，提供的電參量監測 與保護。 |
GRD9S-F100WR帶顯示漏電保護型智能小型斷路器技術參數： |
符合標準 | GBT 10963.1 NBT42149 |
Poles | 3P、4P |
額定電壓 | AC400V 50Hz |
額定電流 | 優選20A、32A、63A、100A |
脫扣類型 | B型、C型、D型 |
短路分斷能力 | Icu=lcs=6kA |
機械壽命 | 大于20000次 |
電氣壽命 | 大于6000次 |
合閘時間 | <1.5s |
分閘時間 | <1.0s |
漏電類型 | ---- |
漏電動作時間 | ---- |
防護等級 | lp20 |
安裝方式 | 35mm標準導軌 |
工作環境溫度 | -40~70℃ |
手自一體控制 | 有 |
機械檢修鎖 | 有 |
電量計量 | 有 精度1.0 |
通訊方式 | WIFI/RS485 |
GRD9S-F100WR帶顯示漏電保護型智能小型斷路器功能參數： |
| 序號 | 保護功能 | 跳閘類型 | 產品類型 | 參數設置 | 設置值 AC型 | 出廠 默認值 | 備注 | |
| 2P | 3P 4P | |||||||
| 1 | 過壓保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 過壓整定 | 250~350V | 280V | |
過壓延時 | 0-10s | 3s | ||||||
| 2 | 欠壓保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 欠壓整定 | 110-200V | 165V | |
欠壓延時 | 0-10s | 3s | ||||||
| 3 | 過載保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 過載整定 | 0.6ln~ln | In | |
過載延時 | 0-10s | 3s | ||||||
| 4 | 欠載保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 欠載整定 | 1-90% | 5% | |
欠載延時 | 0-10s | 5s | ||||||
| 5 | 高溫保護 | 關閉/報警/跳閘 | 報警 | 報警 | 高溫整定 | 60~100℃ | 80℃ | |
高溫延時 | 0-10s | 5s | ||||||
| 6 | 缺相保護 | 關閉/報警/跳閘 | / | 跳閘 | 缺相整定 | 10-100V | 30V | |
缺相延時 | 0-10s | 3s | ||||||
| 7 | 斷零保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 延時整定 | 0-10s | 1s | |
| 8 | 斷電保護 | 關閉/報警/跳閘 | / | / | 斷電電壓值 | 0-100V | 80V | |
斷電延時 | 0-5s | 2s | ||||||
| 9 | 過功率保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 過功率整 定 | 5W-50kW | 2kW | |
過功率延時 | 0-10s | 5s | ||||||
| 10 | 欠功率保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 欠功率整 定 | 5W-50kW | 2kW | |
欠功率延時 | 0-10s | 5s | ||||||
| 11 | 漏電保護 | 關閉/報警/跳閘 | 跳閘 | 跳閘 | 漏電整定值 | 30-500mA | 50mA | 30/50/100/ 200/300/500mA |
不驅動時 間 | -10.06/0.1/0.2s | 一 | ||||||
| 12 | 電壓不平衡 | 關閉/報警/跳閘 | 關閉 | 關閉 | 不平衡度 | 5%-30% | 20% | |
延時時間 | 0-10s | 5s | ||||||
| 13 | 電流不平衡 | 關閉/報警/跳閘 | 關閉 | 關閉 | 不平衡度 | 5%-30% | 20% | |
延時時間 | 0-10s | 5s | ||||||
| 14 | 報警允許 | 關閉/開啟 | 開啟 | 開啟 | ---- | --- | 一 | |
| 15 | 預警功能 | 關閉/開啟 | 開啟 | 開啟 | 預警比例 | 90~1005 | 95% | |
| 16 | 定時控制 | 關閉/開啟 | 關閉 | 關閉 | ---- | ------ | 一 | |
| 17 | 自動合閘 | 關閉/開啟 | 關閉 | 關閉 | ---- | ------ | 一 | |
| 18 | 漏電自檢 | 關閉/開啟 | 關閉 | 關閉 | 日、時、分 | 30:24:60 | 一 | |
| 19 | 漏電突變保護 | 關閉/開啟 | 關閉 | 關閉 | 漏電突變值 | 30-100mA | 30mA | |
| 20 | 漏電重合 | 關閉/開啟 | 關閉 | 關閉 | 檔位選擇 | 00-9 | 0 | |
| 21 | 上電延時 | 關閉/開啟 | 關閉 | 關閉 | 延時設置 | 1-60s | 3s | |
| 22 | 錯相保護 | 關閉/報警/跳閘 | 關閉 | 關閉 | 錯相延時 | 0-5s | 2s | |
錯相保護：ABC 相線順序錯誤 | ||||||||

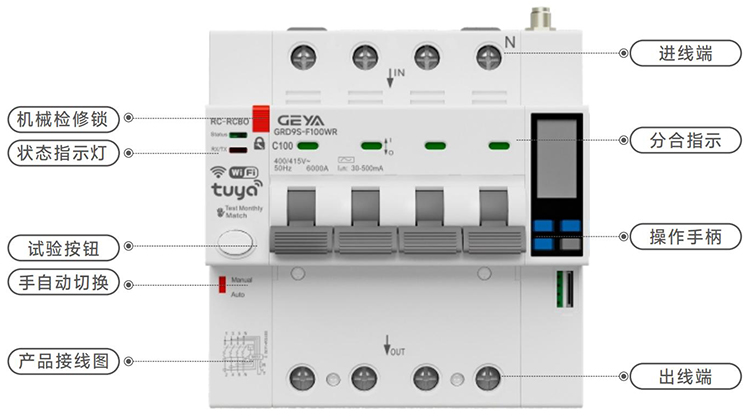

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品面板： |
|

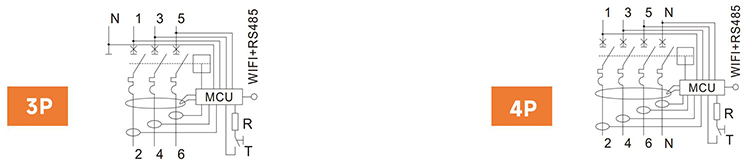

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品接線： |
|

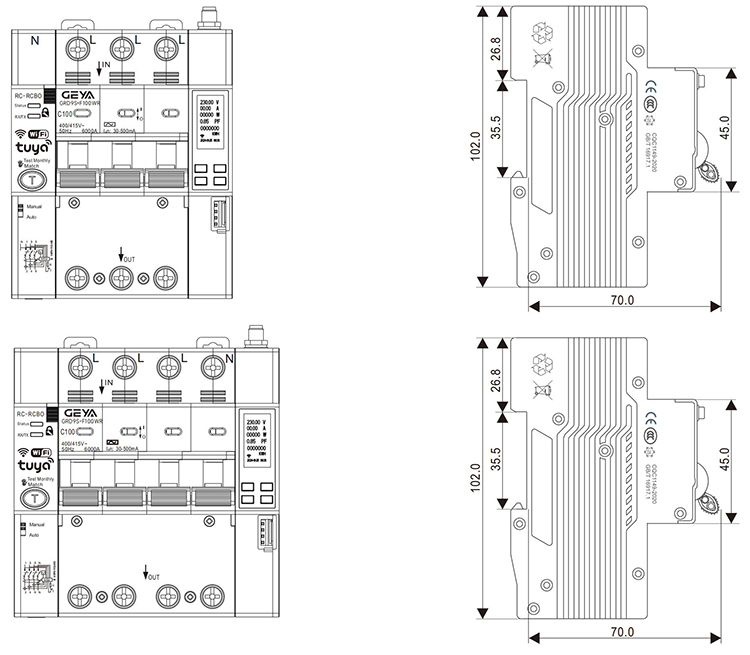

GRD9S-F100WR帶顯示漏電保護型智能小型斷路器產品尺寸： |
|
