倒立式高壓計量箱特點及優點

2019-07-17 11:01:28 2366

倒立式高壓計量箱三相三線制是我公司根據電力供應安全穩定運行而研制的計量用的產品，適用于額定頻率50Hz，額定電壓10kV及以下戶外電力系統中作有功、無功電能計量，可根據用戶實際使用情況來選擇單變比或雙變比。電流互感器采用具有耐電弧、耐紫外線、耐老化的戶外環氧樹脂真空澆注，采取倒立式結構，外形采用防雨傘裙，表面爬電距離大，憎水性強，抗震能力強，支柱與電流互感器溶為一體，從而減少了體積及重量。電壓互感器采取環氧樹脂真空澆注，，可為開關提供操作電源。箱體可采用不銹鋼或鐵殼噴塑材質，二次接線采用金屬電纜，本產品無外露二次端子，具有良好的防竊電能力。

技術參數

負荷的功率因數：COSΦ= 0.8（滯后）;

額定頻率：50或60Hz;

污穢等級：Ⅱ級;

環境溫度：低溫度-25℃，高溫度40℃，日均溫度不超過30℃;

海拔高度：≤1000米;

產品標準：GB20840.1，GB20840.2，GB20840.3，GB17201-2007。

負載功率因數：COSΦ= 0.8（滯后）。

額定頻率：50或60Hz。

抗污染等級：II級。

環境溫度：-25℃-40℃，日平均溫度不超過30℃。

海拔高度：≤1000m。

標準：GB20840.1 GB20840.2，GB20840.3，GB17201-2007。

使用環境條件：??

1. 環境溫度：-25℃～+60℃;

2. 海拔高度：安裝地點的海拔高度不超過2000米;

3. 相對濕度：日平均不大于95%，月平均不大于90%;

4.風壓不超過700Pa(相當于風速為34m/s);

5. 污穢等級：Ⅲ級。

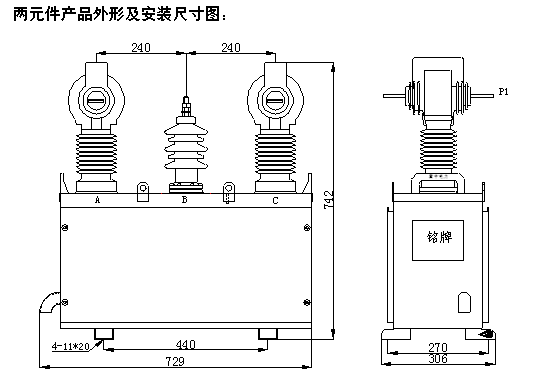

10kV倒立式高壓計量箱外形及安裝尺寸圖

高壓計量箱

訂貨須知

1、產品名稱、型號、額定電流、額定電壓、額定開斷電流；

2、額定操作電壓及儲能電動機額定電壓；

3、所配電流互感器電流比及準確級次；

4、箱體外殼的材質及顏色；

5、若有其他特殊要求，訂貨時協商。
