35KV高壓計量箱使用介紹

2019-07-17 10:51:31 2450

35kv高壓計量箱采用了在真空狀態下長時間干燥線圈，注入絕緣油，使線圈和鐵芯滲透的新工藝。采用相當于絕緣和介電常數的絕緣材料，SMC抑制了高強度的沿面距離的pt、CT線圈骨架，使其CT能夠抵抗由外部線路的短路和接地形成的巨大電力和機械力對線圈和鐵心的影響，該材料相當于紙和油的介電常數

變壓器的設計磁密度低直線性好，精度大于0.2級的變流器配合了新型的軟瓷材料，其精度高于0.2 s級。采用彈性好的不銹鋼波紋補償器，安全運行設備，實現了油和空氣的完全隔離，實現了免維護( 10年油不老化)。

密封性部位全部采用法蘭式連接，并目的性的采取了防皮墊老化工藝，使皮墊與大氣阻隔，避免陽光、降水對其的腐蝕。瓷套設計為1v級污染治理型瓷套，爬電比距大。該類設備尤其適用東北地區嚴寒地區與沙塵度很大的北方地區。高原地區、及礦山開采、油氣田、大型化工廠冶煉廠等行業，實現對電磁能的計量檢定與考評。

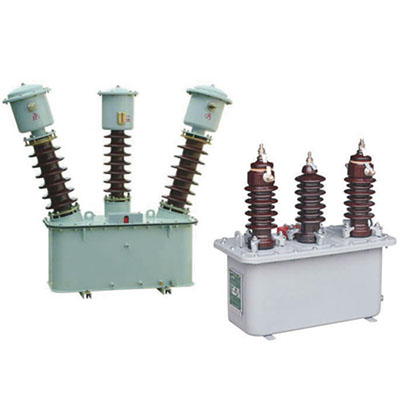

高壓計量箱

35KV高壓計量箱結構

杜絕互感器的燒毀。二次線電源線直接接電纜，方便、安全可靠并能實現防竊電措施。

35KV高壓計量箱(組合互感器)主要由組合互感器和電度表箱兩部分組成，組合互感器由兩臺單相電壓互感器和兩臺電流互感器組成，電度表內配有有功和無功電度表各一臺，可分別計量有功電能和無功電能。具有計量精度高，重量輕，安裝方便，防竊電等優點。

35KV計高壓量箱特征

本產品由組合互感器和儀表箱兩個部分組成，組合互感器由兩只單相電壓互感器連體成為（PT）及兩只電流互感器（CT）組成，PT、CT均為電磁式，兩只PT繞組采用V/V聯結成三相測量裝置，兩只CT的一次繞組分別與電網A、C相串連。箱體側面焊有接地螺絲。儀表箱與組合互感器的二次繞組出線相連接起來，儀表箱內裝三相有功電度表和無功電度表各一塊，從箱內觀察可清楚地讀抄數字。

技術參數

負荷的功率因數：COSΦ= 0.8（滯后）;

額定頻率：50或60Hz;

污穢等級：Ⅱ級;

環境溫度：低溫度-25℃，高溫度40℃，日均溫度不超過30℃;

海拔高度：≤1000米;

產品標準：GB20840.1，GB20840.2，GB20840.3，GB17201-2007。

負載功率因數：COSΦ= 0.8（滯后）。

額定頻率：50或60Hz。

抗污染等級：II級。

環境溫度：-25℃-40℃，日平均溫度不超過30℃。

海拔高度：≤1000m。

標準：GB20840.1 GB20840.2，GB20840.3，GB17201-2007。

使用環境條件：??

海拔高度不超過1000m；??

環境溫度：??高＋40℃、低-40℃；；??日平均不超過30℃；??低-25℃；??

系統接地方式：中性點非有效接地系統；??

大氣條件：大氣中無嚴重污穢。?

使用環境條件

1、安裝地點：戶外;

2、環境溫度：-25℃～+60℃;

3、海拔高度：安裝地點的海拔高度不超過2000米;

4、相對濕度：日平均不大于95%，月平均不大于90%;

5、風壓不超過700Pa(相當于風速為34m/s);

6、污穢等級：Ⅲ級。

訂貨須知

1、產品名稱、型號、額定電流、額定電壓、額定開斷電流；

2、額定操作電壓及儲能電動機額定電壓；

3、所配電流互感器電流比及準確級次；

4、箱體外殼的材質及顏色；

5、若有其他特殊要求，訂貨時協商。
